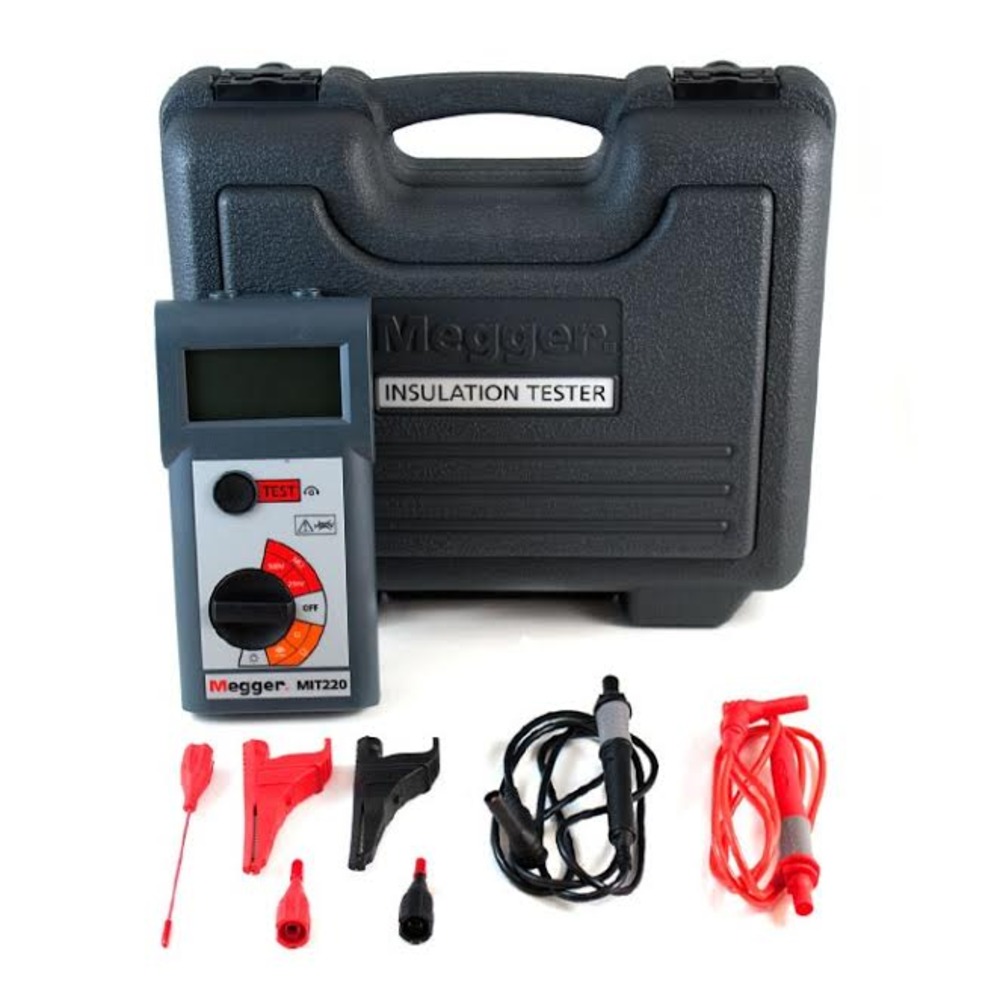

בכל מערכת חשמל, ביתית, מסחרית או תעשייתית, יש רכיב אחד שיכול לעשות את ההבדל בין עבודה שקטה ובטוחה לבין תקלה מסוכנת – הארקה תקינה. תפקיד ההארקה הוא להגן על המשתמשים מפני התחשמלות, להפנות זרמים לא רצויים לקרקע ולמנוע הצטברות פוטנציאל מסוכנת על גוף הציוד. כדי לוודא שההארקה באמת עומדת בדרישות, יש כלי מדידה אחד שנחשב לסטנדרט המקצועי: מכשיר מגר.
מגר הוא מכשיר בדיקה חיוני בכל תיקון, התקנה או עבודת תחזוקה והוא נדרש לציית לתקני בטיחות מחמירים. שימוש לא נכון בו עלול להוביל לקריאות לא מדויקות ולהשאיר מערכת מסוכנת פעילה ללא ידיעת אנשי המקצוע.
איך משתמשים נכון במכשיר מגר, מהם תקני הבטיחות בישראל ומאלו טעויות כדאי להימנע מהן? הכנו עבורכם מדריך מקיף על אחד הכלים החיוניים ביותר בארגז הכלים.
מה בעצם בודק מכשיר מגר?
מגר חשמל מודד התנגדות בידוד בין מוליכים שונים, בין מוליך להארקה או בין חלקים אחרים במערכת החשמל. הוא עובד על ידי הזרמת מתח גבוה אך זרם נמוך, ובודק האם הבידוד “מחזיק” כמו שצריך. אם ההתנגדות נמוכה מדי, זה סימן לנזק בבידוד, ללחות, לקצר אפשרי או לסכנה עתידית.
מדידה באמצעות מגר נדרשת במצבים כגון:
- התקנת לוחות חשמל חדשים
- בדיקות בידוד עם מגר
- בדיקות תקופתיות במפעלים ובאתרי בנייה
- בדיקות לפני חיבור רשתות חדשות
- בדיקות לאחר שדרוג או תיקון משמעותי
- איתור בעיות במערכות ישנות
תקני הבטיחות המחייבים בארץ
תקני החשמל הישראלים מבוססים על תקני IEC הבינלאומיים, והם קובעים בצורה ברורה – כל מערכת חשמל חייבת להיבדק באמצעות מגר במצבים מסוימים. התקנים העיקריים הרלוונטיים:
- תקן 60364 – מתקני חשמל במתח נמוך – מגדיר חובת מדידת בידוד בהתאם לסוג המתקן, לרמת המתח ולתנאי סביבת העבודה.
- תקן לבדיקות תקופתיות במבנים ובמפעלים – מחייב שימוש במגר חשמל אחת לתקופה מוגדרת, בהתאם לגודל המתקן וסוג הפעילות.
- קינת בטיחות למתקני בנייה זמניים – קובעת כי לוחות חשמל זמניים חייבים בבדיקה תכופה יותר, בשל תנאי שטח קשים.
- הנחיות משרד האנרגיה וחשמלאים מוסמכים – קובעות רמות מינימום של התנגדות בידוד לפני מסירה ללקוח או הפעלת מערכת.
טעות נפוצות בעבודה עם מכשיר מגר
גם חשמלאים מנוסים עלולים לעשות טעויות. הנה השגיאות הנפוצות בשימוש במכשיר:
- שימוש במתח בדיקה גבוה מדי ופגיעה בבידוד
- מדידה בזמן שמכשירים אלקטרוניים עדיין מחוברים
- התעלמות מהשפעת לחות וחום על הקריאה
- חיבור התנגדות הארקה לטעות בבידוד ולכן קריאה שגויה
- הסתמכות על מגר חשמל ישן שאינו מכויל
בדיקה בטוחה ומדויקת מתבצעת רק במכשיר תקני, חדש יחסית, המכיל הגנות מתקדמות.
איך משתמשים נכון במכשיר?
שימוש במגר חשמל נראה פשוט, אך דורש הבנה מקצועית. כדי להוציא מדידה אמינה יש להקפיד על מספר כללים:
1.ניתוק מוחלט של המערכת – לפני כל בדיקה חייבים לנתק את הקווים מהמתח. בדיקת בידוד על מערכת מחוברת מסוכנת ועלולה לפגוע הן במודד והן בציוד.
2. בחירת מתח הבדיקה הנכון – מגר חשמל מגיע לרוב בטווחים של 250V, 500V, 1000V ולעיתים 5000V. הבחירה תלויה בסוג הבידוד ובמתח העבודה של המערכת.
3.המתנה לייצוב המדידה – ההתנגדות עשויה לעלות בהדרגה במהלך שניות המדידה – רק קריאה יציבה משקפת תוצאה אמיתית.
4.בדיקה בכמה נקודות – בודקים מוליך מוליך. מוליך-הארקה ובין חלקים שונים של המערכת. תוצאה אחת אינה מספיקה.
5.תיעוד – תיעוד מדידות הוא חלק מהתקן וחשוב לתחזוקה עתידית, ביקורות ואיתור תקלות חוזרות.
בשורה התחתונה
מכשיר מגר הוא לא עוד מכשיר מדידה, הוא כלי בטיחות שמגן על מערכות חשמל ועל העובדים בשטח. שימוש נכון בו, בהתאם לתקנים ולשיטות עבודה מקצועיות, מבטיח בדיקה אמינה והפעלה בטוחה של כל מערכת.
אם אתם מחפשים מכשיר מגר חדש או מכשירי בדיקה אחרים, פשוט היכנסו לאתר אוריאל שי ובחרו את הכלים והמכשירים המתאימים לכם מתוך מבחר ענק של ציוד עבודה של המותגים המובילים בעולם.
